Medição de velocidade sólida

SpeedFlow 2.0

Medição contínua de velocidade para sólidos que podem ser usados para queda livre e transporte pneumático.

Especialmente desenvolvido para medição contínua da velocidade de sólidos, como grânulos, pós ou finos, que são transportados em queda livre ou pneumaticamente.
Princípio de medição triboelétrico com tecnologia de correlação para medições precisas.

Sensor conectável para fácil atualização





Medição contínua da velocidade de sólidos (pó, grânulos, poeiras) em tubos metálicos

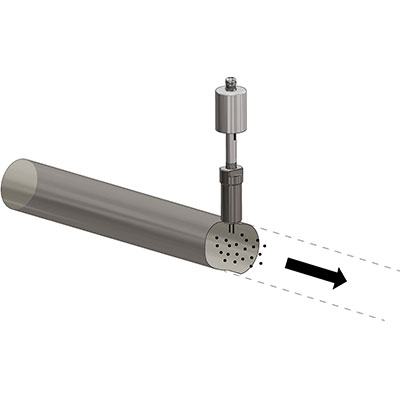

Medição diretamente no fluxo de transporte/fluxo arrastado
A medição é completamente independente do material

Retrofit simples utilizando um encaixe de solda

Energia

Especificações Técnicas
Material a medir	Poeira, pós ou granulados
Princípio de funcionamento	Correlação
Pressão do processo	Máx. 1 barra
Temperatura do processo	Máx. +80°C, opcional +120°C
Montagem	Através da ligação do processo
Tipo de transporte	Fase lean pneumática
Intervalo de velocidade	0,75…35 m/s
Diâmetro do tubo	Sem limite
Classificação ATEX	Nenhum
Output	4…20mA, Modbus, Profibus

Materiais: Grânulos, pó e pó
Em tubos de metal

Pode ser utilizado em linhas de queda livre ou em transportadores pneumáticos

Intervalo de aplicação: inicia-se com uma velocidade do material tão baixa como 0,75 m/s

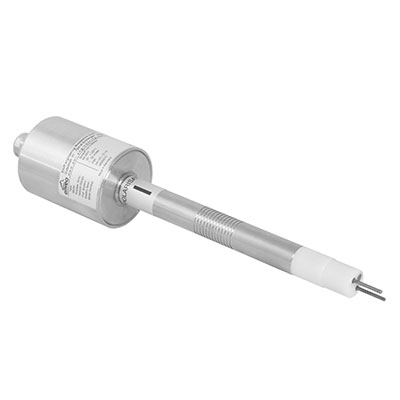

Dados técnicos do sensor
Socket soldado	St52 ou aço 1.4571
Roda	Wolframcarbid
Habitaçãon	Aço 1.4571
Categoria de proteção	IP 65 de acordo com a EN 60529/10.91
Comprimento da haste	15mm
Intervalo de velocidade	0,75…35 m/s/td>
Temperatura no interior do tubo	-20…+80 °C (temperatura mais elevada mediante pedido)
Temperatura fora do tubo	0…+60°C
Fonte de alimentação	24 V CC
Peso	Aprox. 1,5kg
Dimensões	Ø 60, Ø 20, L 320 mm (incl. comprimento da haste)
Precisão da medição	± 1% (na gama de medição calibrada)

Dados técnicos do transmissor
	Transmissor (carril DIN)	Transmissor (alojamento de campo)
Fonte de alimentação	24 V CC ±10%	110/230 V AC 50 Hz (opcional 24 V CC)
Consumo de energia	20 W/24 VA
Tipo de proteção	IP 40 a EN 60 529	IP 65 a EN 60 529/10.91
Temperatura ambiente de funcionamento	-10… +45 °C
Dimensões (L x A x P)	23 x 90 x 118 mm	258 x 237 x 174 mm
Peso	Aprox. 172g	Aprox. 2,5 kg
Cabo de terminais de ligação secção transversal	0,2-2,5 mm2 [AWG 24-14]
Saída actual	1 x 4 … 20 mA (0 … 20 mA), carga < 500Ω	3 x 4 … 20 mA (0 … 20 mA), carga < 500Ω
Interface	RS 485 (ModBus RTU) / USB
Saída de pulso	Coletor aberto – máx. 30 V, 20 mA
Retransmitir contacto	Máx. carga nominal: 250 V CA Máx. corrente de pico: 6A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220V: 3/0,35/0,2A Min. carga de comutação: 500 mW (10 V/5 mA)
Backup de dados	Memória Flash

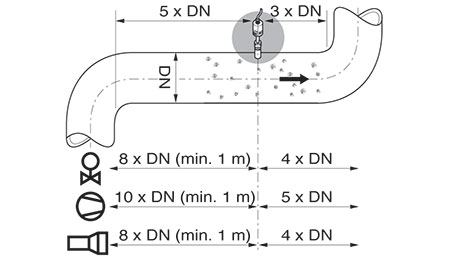

Para a montagem do sensor, o local de instalação é especificado de acordo com os caminhos de entrada e saída transportados. O soquete é soldado no local de instalação especificado e, em seguida, é perfurado um furo de 20 mm através do soquete e da linha. O sensor é então ajustado à espessura da parede, inserido e fixado com a ajuda da porca de acoplamento. A distância entre o sensor e a unidade de análise pode ser no máximo de 300 m.
