MEDIÇÃO ONLINE DE UMIDADE RESIDUAL

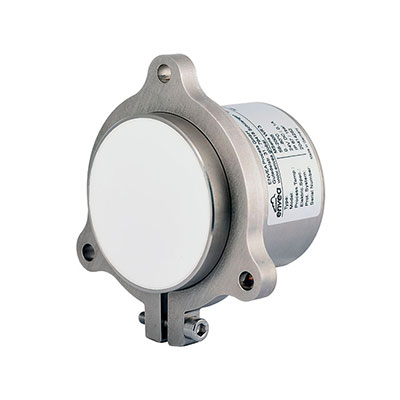

M-Sens WR3
Sensor para medição contínua de umidade em sólidos secos

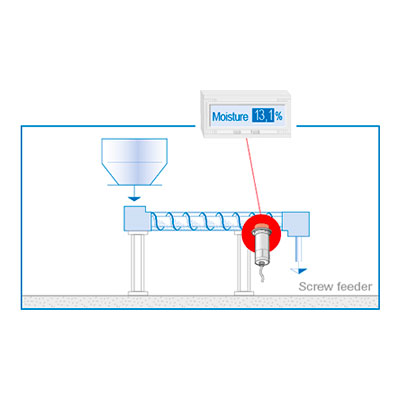

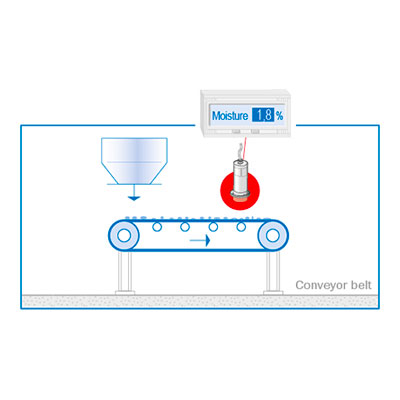

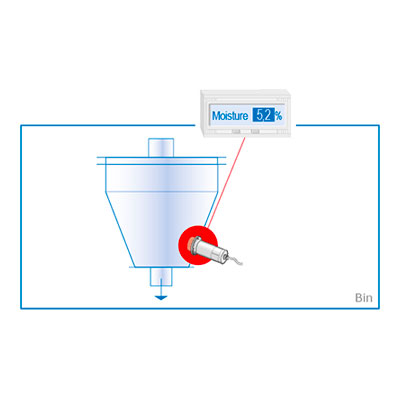

Sensores para medição contínua de umidade sólida. Instalação em correias transportadoras, roscas transportadoras e em contêineres.
Este sensor de umidade de faixa estendida cobre uma ampla gama de aplicações. O sensor penetra no material para medições confiáveis.
Sensor capacitivo para alta resolução e precisão.
- altamente resistente ao desgaste
- Faixa de medição estendida, até 85% de umidade
- Versão para altas temperaturas até 190°C
Medição de umidade confiável com alta resolução
- A humidade varia de 0 a 85% (dependendo do material)
- Precisão de medição 0,1%
- Medição de humidade on-line
- Registo de humidade superficial e humidade capilar
- Independentemente da cor do material
- Resistente a temperaturas até 190 °C
- Cimento
- Química
- Asfalto
- Alimentação
- Vidro
- Grãos
- Limão
- Minerais
- Aço
- Madeira
- Fundição
- Materiais de construção
- Biomassa
- Reciclagem
- Materiais de construção
- Central de energia
| Especificações Técnicas | |
|---|---|
| Material a medir | Poeira, pós ou granulados |

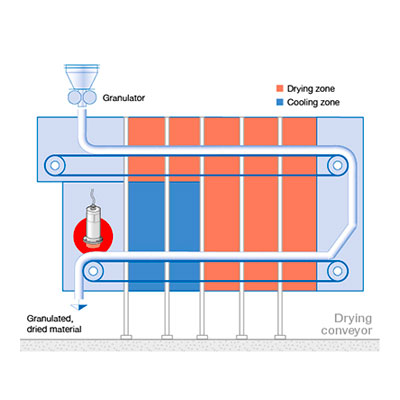

| Local para medir | Transportador helicoidal, transportador de correia, recipiente, corrediça, secador, misturador |
| Tecnologia | Capacitivo |
| Intervalo de humidade | 0 a 85% (dependendo da aplicação) |
| Temperatura do material | Máx. 80°C (opcional 190°C) |
| Medição de temperatura | Não incluído |
| Montagem | Flange / Braçadeira |
| Output | 4…20mA, Modbus, Profibus |
| Dados técnicos do sensor | |
|---|---|
| Habitação | Aço inoxidável 1.4571 |
| Superfície do sensor | Cerâmica |
| Categoria de proteção | IP 67 de acordo com a EN 60529 |
| Temperatura do material | Máx. 80°C (opcional 190°C) |
| Pressão de trabalho | Máx. 1 barra |
| Consumo de energia | 0,6 W |
| Tempo de resposta | 0,1 seg |
| Peso | Aprox. 1000g |
| Intervalo de medição | 0 … 85% de humidade residual (dependendo do material) |
| Precisão | 0,1% absolutamente na gama de medição calibrada |
| Cabo de ligação | cabo blindado de 4 fios, 0,25 mm2 |
| Dados técnicos do transmissor | ||||
|---|---|---|---|---|
| Transmissor (carril DIN) | Transmissor (alojamento de campo) | |||
| Fonte de alimentação | 24 V CC ±10% | 110/230 V AC 50 Hz (opcional 24 V CC) |
||
| Consumo de energia | 20 W/24 VA | |||
| Tipo de proteção | IP 40 a EN 60 529 | IP 65 a EN 60 529/10.91 | ||
| Temperatura ambiente de funcionamento | -10… +45 °C | |||
| Dimensões (L x A x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Peso | Aprox. 172g | Aprox. 2,5 kg | ||
| Cabo de terminais de ligação secção transversal |
0,2-2,5 mm2 [AWG 24-14] | |||
| Saída actual | 1 x 4 … 20 mA (0 … 20 mA), carga < 500Ω | 3 x 4 … 20 mA (0 … 20 mA), carga < 500Ω | ||
| Interface | RS 485 (ModBus RTU) / USB | |||
| Saída de pulso | Coletor aberto – máx. 30 V, 20 mA | |||
| Retransmitir contacto | Máx. carga nominal: 250 V CA Máx. corrente de pico: 6 A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220 V: 3/0,35/0,2 A Min. carga de comutação: 500 mW (10 V / 5 mA) |
|||
| Backup de dados | Memória Flash | |||
