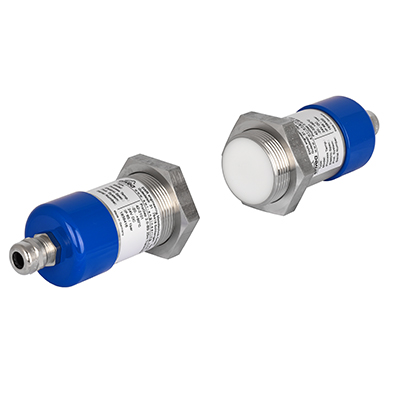

- Recursos e benefícios
- Principais aplicações
- Especificações Técnicas
- Dados Técnicos
- Instalação de montagem
- Transferências
- Absolutamente insensível à aglomeração de material
- Pode ser utilizado até um perfil de 25 m (perfis maiores sob consulta)
- Pode ser utilizado com adaptador até 220 °C e 20 bar
- Com montagem cerâmica, utilizável até 1.000 °C
- Sinalização através de comutação de relé
- Detecção através de paredes não condutoras
- Sensor extracurto com unidade de análise separada
- Nenhuma falha de medição devido ao forte fluxo de material para enchimento
- Calcário
- Ladrilho
- Incineração de resíduos
- Cimento
- Materiais de construção
Especificações Técnicas | |
---|---|
Material a medir | Poeira, pós ou granulados |
Princípio de funcionamento | Micro-ondas |
Diâmetro/gama de deteção do silo | 25 milhões |
Pressão do processo | Máx. 20 barras |
Temperatura do processo | Até 1000°C |
Montagem | 1 1/2 ” ligação de ameaças |
Local para medir | Silos, contentores, calhas, tubagens, pontos de transição |
Classificação ATEX | Categoria 3 |
Output | Retransmissão |
- A barreira de micro-ondas é um procedimento de medição sem contacto
- Pode ser instalado em contentores, tubagens, poços ou secções de queda livre
- O alcance é de 0,1 a 25 m
- Se as paredes, caixas ou tubagens do contentor não forem de metal, é possível medir a partir do exterior
- Pode também ser utilizado em condições difíceis, como altas temperaturas e pressões de funcionamento, com a ajuda de um adaptador de processo
- A utilização de microondas garante também um elevado nível de insensibilidade a qualquer aglomeração na janela do sensor
Dados Técnicos | |
---|---|
Material | Carcaça: Aço inoxidável 1.4571 Isolamento do sensor: POM |
Sistema de proteção | IP 65 |
Temperatura do processo | -20…+80 °C -20…+220 °C (com adaptador de processo) Máx. 1000 °C (com flange cerâmica) |
Temperatura ambiente | -20…+60°C |
Pressão de trabalho | Máx. 1 barra Máx. 20 bar (com adaptador de processo) |
Intervalo de deteção | 0,1 … 25 m |
Fonte de alimentação | M24 V CC (- 10 / +15%) 24 V CA (- 10 / +15%) |
Consumo de energia | Máx. 20 VA |
Consumo actual | Máx. 850 mA |
Retransmitir contacto | Máx. carga nominal: 250 V CA Máx. corrente de pico: 6 A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220 V: 3/0,35/0,2A Min. carga de comutação: 500 mW (10 V/5 mA) |
Tempo de resposta | 0,25…5 s (ajustável continuamente) |
Medição de frequência | Banda K 24,125 GHz (± 100 MHz) |
Potência de transmissão | Máx. 5 mW |
Peso | Transmissor: 1,1 kg Receptor: 1,1 kg |
Dados Técnicos | ||||
---|---|---|---|---|
Adaptador de pressão | Adaptador de temperatura | Adaptador alimentar | Adaptador de alta temperatura | |
Material | Aço inoxidável 1.4571, Diafragma POM |
Aço inoxidável 1.4571, Diafragma Tecapeek |
Aço inoxidável 1.4571, Diafragma Tecapeek GF30 |
Aço Diafragma cerâmico |
Temperatura | -20…+80 °C | Máx. +220°C | Máx. +220°C | Máx. 1000°C |
Pressão | Máx. 20 barras | Máx. 20 barras | Máx. 20 barras | Máx. 40 barras |
Tópico | G 1½ polegada em ambos os lados | G 1½ polegada em ambos os lados | G 1½ polegada em ambos os lados | G 1½ polegada nas laterais do sensor |
Largura da chave | 55 mm | 55 mm | 55 mm | 17mm |
O ProGap S pode ser facilmente instalado das seguintes formas:
A posição de montagem dos dispositivos é arbitrária. Importante é que o transmissor e o recetor estejam posicionados precisamente um em relação ao outro. O ajuste é feito por meio de um contra-parafuso. O comissionamento será feito por unidade de avaliação. |
