MEDIÇÕES DE NÍVEL

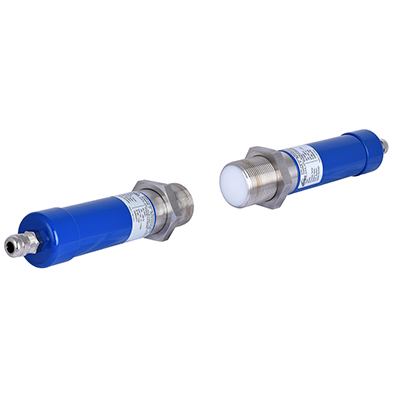

ProGap 2.0

Barreira de microondas para detecção sem contato de materiais sólidos e partículas sólidas. Detecção confiável de limites de nível e enchimento.





Retrofit simples e descomplicado
Deteção fiável do nível de enchimento e do nível limite
Sinalização através de comutação de relé
Detecção através de todas as paredes não condutoras

Com adaptador de processo possível até 220 °C e 20 bar de pressão
Com montagem cerâmica até 1.000 °C possível
Absolutamente insensível a aglomerações de materiais

Pode ser utilizado até um perfil de 25 m (perfis maiores sob consulta)
Dispositivo compacto – sem componentes eletrónicos separados
Também pode ser fornecido em caixa curta com componentes eletrónicos separados

Calcário
Ladrilho

Incineração de resíduos
Cimento

Materiais de construção

Especificações Técnicas
Material a medir	Poeira, pós ou granulados
Princípio de funcionamento	Micro-ondas
Diâmetro/gama de deteção do silo	25 milhões
Pressão do processo	Máx. 20 barras
Temperatura do processo	Até 1000°C
Montagem	1 1/2 ” ligação de ameaças
Local para medir	Silos, contentores, calhas, tubagens, pontos de transição
Output	Retransmissão

A barreira de micro-ondas é um procedimento de medição sem contacto
Pode ser instalado em contentores, tubagens, poços ou secções de queda livre
O alcance é de 0,1 a 25 m

Se as paredes, caixas ou tubagens do contentor não forem de metal, é possível medir a partir do exterior
Pode também ser utilizado em condições difíceis, como altas temperaturas e pressões de funcionamento, com a ajuda de um adaptador de processo

A utilização de microondas garante também um elevado nível de insensibilidade a qualquer aglomeração na janela do sensor

Dados técnicos do sensor
Material	Carcaça: Aço inoxidável 1.4571 Isolamento do sensor: POM
Sistema de proteção	IP 65
Utilização em zonas Ex	Tubo exterior: Cat. 3 GD Tubo interior: Cat. 1/3 G e gato. 1/3D (apenas com adaptador de processo)
Dimensão ProGap 2.0-BS	Carcaça: L 103 mm / Ø 52 mm Rosca: L 30 mm / Ø G1^1/2
Dimensão ProGap 2.0-BS Ex	Dimensão ProGap 2.0-BS Ex
Temperatura do processo	-20… + 80 °C -20 …+220 °C (com adaptador de processo) máx. 1000 °C (com flange cerâmica)
Temperatura ambiente	-20…+60°C
Pressão de trabalho	máx. 1 barra máx. 20 bar (com adaptador de processo)
Intervalo de deteção: Níveln	0,1 … 25 m (> 25 m mediante pedido)
Intervalo de deteção: Fluxo	0,1 … 12,5 m (> 12,5 m mediante pedido)
Fonte de alimentação	24 V CC alimentado por calha DIN eletrónica
Consumo de energia	aprox. 1,8 VA
Consumo actual	máx. 100 mA
Medição de frequência	Banda K 24,125 GHz (± 100 MHz)
Potência de transmissão	máx. 5 mW
Prensa-cabos	M16 (Ø 5-10 mm)
Peso ProGap 2.0-BS	aprox. 560g
Peso ProGap 2.0-BS Ex	Transmissor: 1,1 kg Receptor: 1,1 kg

Dados técnicos electrónicos do carril DIN
Fonte de alimentação	24 V CC ± 10%
Consumo de energia	3,5 W
Consumo actual	120 mA a 24 V
Retransmitir contacto	Máx. carga nominal: 250 V CA Máx. corrente de pico: 6 A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220V: 3/0,35/0,2A Min. carga de comutação: 500 mW (10 V/5 mA)
Tempo de atraso na queda	0,25…5 s (ajustável continuamente)
Peso	aprox. 172g
Sistema de proteção	IP 40

Dados Técnicos
	Adaptador de pressão	Adaptador de temperatura	Adaptador alimentar	Adaptador de alta temperatura
Material	Aço inoxidável 1.4571, Diafragma POM	Aço inoxidável 1.4571, Diafragma Tecapeek	Aço inoxidável 1.4571, Diafragma Tecapeek GF30	Aço Diafragma cerâmico
Temperatura	-20…+80 °C	Máx. +220°C	Máx. +220°C	Máx. 1000°C
Pressão	Máx. 20 barras	Máx. 20 barras	Máx. 20 barras	Máx. 40 barras
Tópico	G^1/2 polegada em ambos os lados	G^1/2 polegada em ambos os lados	G^1/2 polegada em ambos os lados	G^1/2 polegada nas laterais do sensor
Largura da chave	55 mm	55 mm	55 mm	17mm

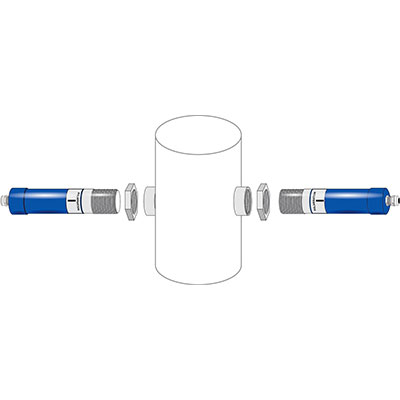

O transmissor e o receptor são instalados aparafusando a uma ligação roscada G 1 ½”. O dispositivo pode ser instalado em qualquer altura de instalação. É importante que o transmissor e o receptor tenham o mesmo altura de instalação. O ajuste ocorre com a ajuda de uma ligação contra-roscada.
Uma indicação da intensidade do sinal facilita o ajuste. A ligação à fonte de alimentação ocorre no transmissor e no recetor. A saída do switch é disponibilizada no receptor. Não é necessária nenhuma unidade de análise adicional.
