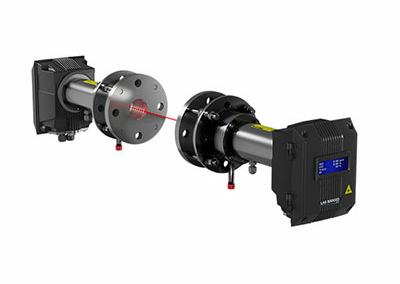

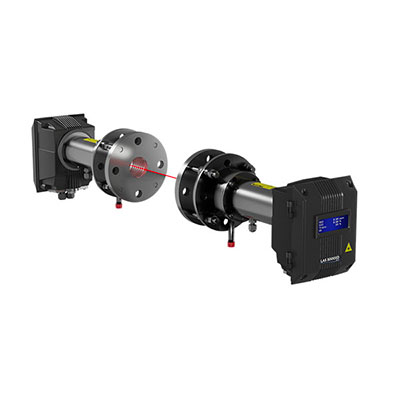

Analisador de gases a laser in situ (TDLS)

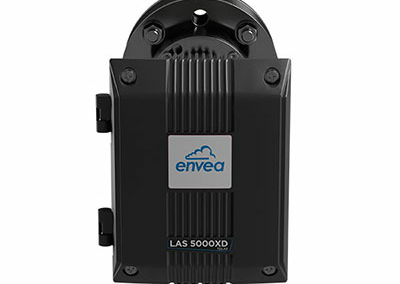

LAS 5000XD
O analisador de gás in situ TDLS foi projetado para atender aos requisitos de uma ampla gama de CEMS e aplicações de processo.
O LAS 5000XD usa espectroscopia de laser de diodo sintonizável (TDLS) e está disponível em diversas versões para medir parâmetros como NH3 + H2O, HF, CO + CO2, O2, HCl + H2O, etc.
Combina robustez, tempos de resposta rápidos (1 s) e alta precisão de medição em ambientes difíceis (certificação para versão ATEX em andamento).
Os principais benefícios para o usuário do analisador de gás a laser in situ LAS 5000XD:
- Não é necessário sistema de amostragem
- Sem alteração da temperatura do gás
- Sem interferência da matriz gasosa
- Medição sem calibração
Graças à função ClearPath, a interferência da umidade relativa, O2 ou CO2 na zona de sopro é eliminada.
- PRINCIPAIS RECURSOS
- Nova funcionalidade incorporada do ClearPath
- Medição altamente sensível e seletiva
- Elevada relação sinal-ruído
- Sem desvio de medição
- Tempo de resposta 1 s
- Grande gama dinâmica de ppm a%

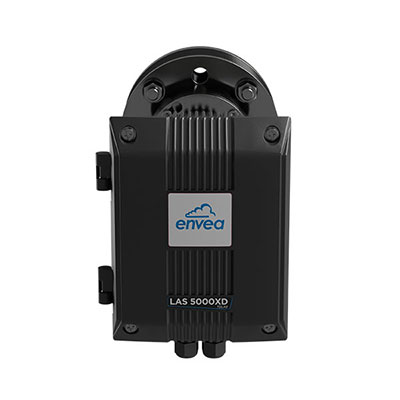

- Comunicação em tempo real entre o transmissor (Tx) e o receptor (Rx)
- Robusto, pronto para Ex Zona II (certificação em breve)
- 💡 CLEARPATH
- A interferência da humidade relativa, O2 ou CO2 é removida nas zonas de purga.
- Benefícios do operador:
- Não há necessidade de N2 ou purga de ar seco
- Elevada precisão na medição de O2
- Elevada precisão na medição de H2O
- Elevada precisão na medição de CO2
- BENEFÍCIOS PARA O CLIENTE
- Baixa manutenção e custo de propriedade
- Não há necessidade de N2 ou purga de ar seco: Óleo e amp; instrumento de ar livre de poeira é suficiente
- Otimização de processos levando à redução de custos operacionais
UMA AMPLA GAMA DE APLICAÇÕES PARA CEMS E PROCESSO
- Controlo de deslizamento de amoníaco (DeNox)
- Controlo de processo e combustão
- Controlo de emissões de HF numa fábrica de alumínio
- Controlo da redução de HCl/SO2
- Controlo do forno de craqueamento do etileno
- Nível de HCl na produção de semicondutores
- Controlo da concentração de amoníaco em rações para animais de companhia, fábricas de fertilizantes, etc.
| Parâmetros mensuráveis | |||
|---|---|---|---|
| Poluente | Intervalo | ||
| NH3 + H2O | 0–10 ppm / 0–5000 ppm + 0–5% / 0–50% | ||
| HF | 0–3 ppm / 0–500 ppm | ||
| CO ppm + H2O | 0-50 ppm / 0-1% + 0-10% / 0-50% | ||
| CO% + H2O | 0-1%/0-100% + 0-10%/0-50% | ||
| CO% + CO2 | 0-1%/0-100% + 0-1%/0-100% | ||
| CO2 + H2O | 0-1%/0-100% + 0-10%/0-50% | ||
| O2 | 0-1%/ 0-100% | ||
| HCl + H2O* | 0-10 ppm / 0-5000 ppm + 0-10% / 0-50% (*a temperatura do gás deve estar acima dos 150°C) . | ||
| Outros gases | Disponível mediante pedido: CH4, H2S, H2, NÃO… | ||
| Especificações Técnicas | |
|---|---|
| Tecnologia | ADLAS (Espectroscopia de Absorção Laser com Detecção Avançada) • Projeto Optomecânico Otimizado • Eletrónica de alta velocidade e baixo desvio • Processamento e algoritmo de sinal poderoso • Técnica de Espectroscopia Independente |
| Limite inferior de deteção | < 1% do FS |
| Tempo de resposta (0–90%) – curto | 1 s |
| Falta de ajuste/linearidade | ≤ ±1% |
| Temperatura dos gases de combustão (°C máx.) NH3 + H2O / HCl + H2O / HF CO + H2O / O2 / CO + CO2 |
+400°C (depende do intervalo de concentração) +1200°C (depende do intervalo de concentração) |
| Pressão dos gases de combustão | 2 barras no máximo (absoluto) |

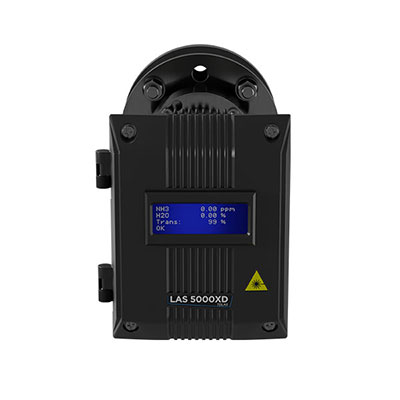

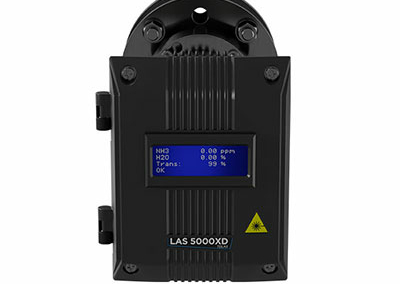

| Ver em Tx | LCD 4 x 20 |
| Comunicação | Modbus RTU (RS485) / Ethernet (RJ45) – Servidor Web |
| Tipo de fonte de alimentação | + 24 V CC, ondulação e ruído 50 mV |
| Consumo de energia | 15 W (aquecimento) < 15 W em utilização padrão |
| T° recomendado (ambiente) | -20°C a +55°C |
| Índice IP Tx & Armários Rx | IP65 |
| Requisito de especificação de flange na pilha | DN50 PN16, 2’’ – 150 lbs, Classe 150 |
| Material da flange | SS 316 L |
| Consumo de ar (purga principal – necessária) |
5-50 L/min (para ajustar de acordo com as condições do local) (seco e isento de óleo, ISO 8573.1 Classe 2-3) |
| Consumo de ar (expurgo secundário – recomendado) |
2-3 L/min (seco e isento de óleo, ISO 8573.1 Classe 2-3) |
| Compatibilidade do diâmetro da pilha | De 0,5 a 20 m |
Nota – As especificações técnicas estão definidas nas seguintes condições: Temperatura do gás = 25°C / gás
pressão = 1013 mbar / comprimento do percurso = 100 cm / temperatura ambiente = 25 °C
pressão = 1013 mbar / comprimento do percurso = 100 cm / temperatura ambiente = 25 °C
| Opções | |
|---|---|
| Caixa de junção | E/S analógica (2 x 4-20 mA/2 x 4-20 mA) – Saída digital (2 relés) |
| Escudo Térmico | Espessura: 20 mm (100°C |
| Célula de auditoria | |
| Célula incorporada | |
| Ferramenta de alinhamento | |
| Capas de proteção contra intempéries | |
