MEDIÇÃO DE FLUXO PARA SÓLIDOS ATÉ 20 t/h

SolidFlow 2.0

Medição contínua do fluxo de massa de todos os tipos de pós e grânulos em queda livre e transporte pneumático.

Sensor de microondas para medir a quantidade de sólidos até 20 t/h.
Pode ser utilizado em queda livre após transporte de órgãos ou com transporte pneumático.

  • Retrofit fácil através de conexão soldada
  • Você pode medir quase todos os tipos de pó, pós e grânulos
  • Compensação de filamento ativo para máxima confiabilidade
  • sem instalação no fluxo

Medição da quantidade de sólidos até 20 t/h

  • Retrofit simples utilizando uma tomada de soldadura
  • Certificado ATEX
  • Quase todos os tipos de pó, pó e grânulos podem ser medidos
  • Sem instalações no fluxo de materiais
  • Princípio de medição: Micro-ondas
  • Medição de caudal on-line
  • Produto que mede caudais até 20 t/h
  • Compensação de corda ativa para maior fiabilidade
  • Resistente ao desgaste
  • Biomassa
  • Cimento
  • Química
  • Central de carvão
  • Revestimento
  • Alimentação
  • Incineração
  • Minerais
  • Madeira
  • Planta de limão
  • Energia
  • Gesso
  • Central de energia
  • Fundição
Especificações Técnicas
Material a medir Poeira, pós ou granulado máx. tamanho de grão 20 mm
Princípio de funcionamento Micro-ondas
Pressão do processo 1 barra, opcional 10 barras
Temperatura do processo +200°C, opcional até +900°C
Montagem Através da ligação do processo
Tipo de transporte Fase pneumática enxuta, queda livre vertical após o alimentador
Taxas de fluxo Até 20 t/h
Diâmetro do tubo Máx. 800 mm
Classificação ATEX Categoria 1/2
Output 4…20mA, Modbus, Profibus
Utilizando:

O SolidFlow 2.0 é um sensor desenvolvido especialmente para a medição de caudal de sólidos transportados em condutas metálicas.
Foi testado com sucesso para medição on-line de:

  • todos os tipos de poeiras, pós e granulados
  • tamanho de grão entre 1 nm e 1 cm
  • materiais transportados pneumaticamente ou
  • em queda livre após sistemas de transporte mecânico
  • O SolidFlow é resistente ao desgaste e a colocação em funcionamento é muito fácil.

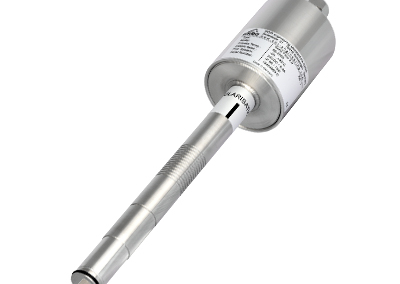

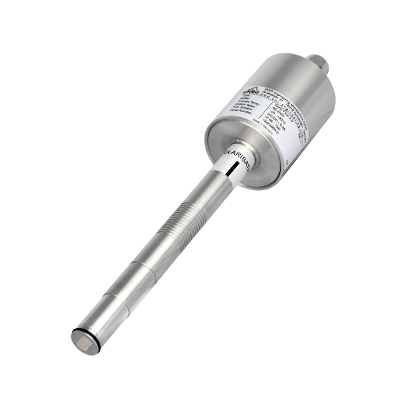

Dados técnicos do sensor
Habitação Aço inoxidável 1.4571
Categoria de proteção IP 65, zona DustEx 20 ou
Zona GasEx 1 (opcional)
Temperatura de funcionamento Extremidade frontal do sensor: -20… +80 °C
Opcional: -20 … +200 °C
Sensor eletrónico: 0 … +60 °C
Máx. pressão de trabalho 1 barra, opcional 10 barras
Frequência de trabalho Banda K 24,125 GHz, ±100 MHz
Potência de transmissão Máx. 5 mW
Peso 1,3 kg
Dimensões Ø 60, Ø 20, L 271 mm
Precisão ± 2 … 5% na gama calibrada
Dados técnicos do transmissor
Transmissor (carril DIN) Transmissor (alojamento de campo)
Fonte de alimentação 24 V CC ±10% 110/230 V AC 50 Hz
(opcional 24 V CC)
Consumo de energia 20 W/24 VA
Tipo de proteção IP 40 a EN 60 529 IP 65 a EN 60 529/10.91
Temperatura ambiente de funcionamento -10… +45 °C
Dimensões (L x A x P) 23 x 90 x 118 mm 258 x 237 x 174 mm
Peso Aprox. 172g Aprox. 2,5 kg
Cabo de terminais de ligação
secção transversal
0,2-2,5 mm2 [AWG 24-14]
Saída actual 1 x 4 … 20 mA (0 … 20 mA),
carga < 500Ω

3 x 4 … 20 mA (0 … 20 mA),
carga < 500Ω
Interface RS 485 (ModBus RTU) / USB
Saída de pulso Coletor aberto – máx. 30 V, 20 mA
Retransmitir contacto Máx. carga nominal: 250 V CA
Máx. corrente de pico: 6 A
Máx. carga nominal 230 V CA: 250 VA
Máx. capacidade de interrupção DC1: 3/110/220 V: 3/0,35/0,2 A
Min. carga de comutação: 500 mW (10 V / 5 mA)
Backup de dados Memória Flash
Fixação em calha DIN
DIN 60715 TH35
Conectores de parafuso de cabo
3 x M20 (4,5 – 13 mm Ø)

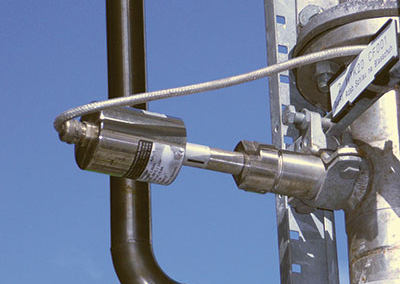

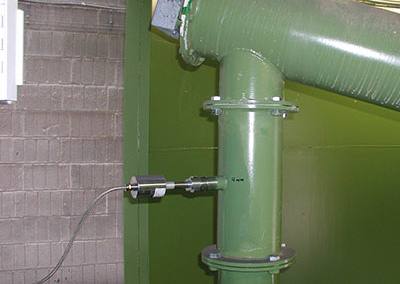

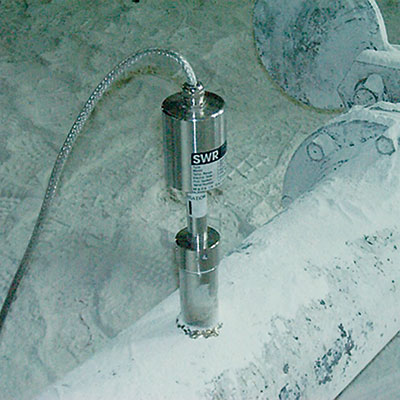

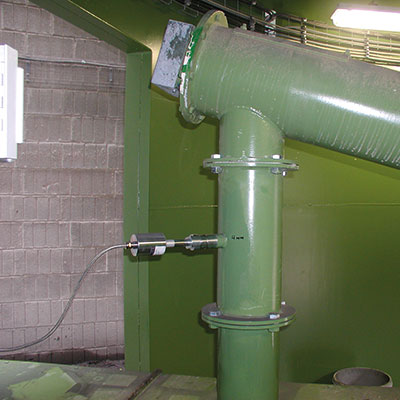

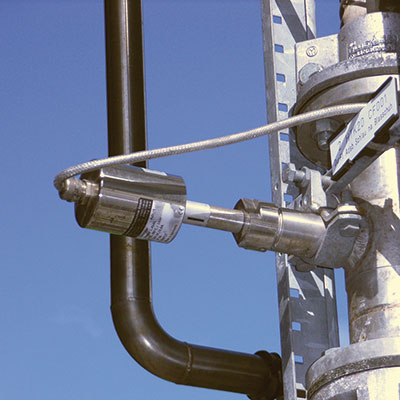

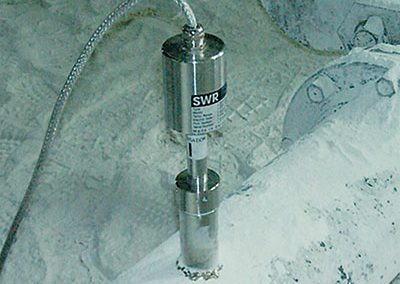

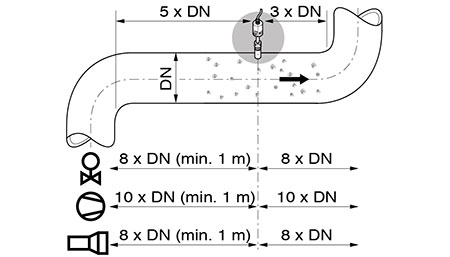

Para a montagem do sensor, o local de instalação é especificado de acordo com os percursos de entrada e saída transportados.
No caso de diâmetros de tubo superiores a 200 mm, são utilizados 2 ou 3 sensores por ponto de medição, estando os sensores dispostos a 90° ou 120° entre si.
Em aplicações de queda livre (por exemplo, após transportadores helicoidais ou transportadores rotativos), é ideal um percurso de entrada (altura de queda) de pelo menos 300 mm. Caminhos de entrada mais curtos são possíveis mediante acordo.
O suporte do sensor (ficha de soldadura) é soldado no local de instalação especificado.
Depois disso, é perfurado um orifício de 20 mm através do suporte do sensor e através da parede do tubo. O sensor é então ajustado à espessura da parede, inserido e fixado com a ajuda da porca de acoplamento. Concluído!

Comissionamento:
O comissionamento do medidor ocorre através da eletrónica de análise FME. Estes componentes eletrónicos oferecem uma entrada conveniente de parâmetros por menu, como a gama de medição, as unidades físicas desejadas ou a medição de atenuação do sinal.
As saídas disponíveis são uma saída de corrente, 4…20 mA, bem como uma saída de impulsos (colector aberto).
As opções de idioma do menu são alemão, inglês ou francês.

SolidFlow 2.0 - Montagem e instalação
