MEDIÇÃO DE FLUXO PARA TRANSPORTE PNEUMÁTICO EM FASE DENSA

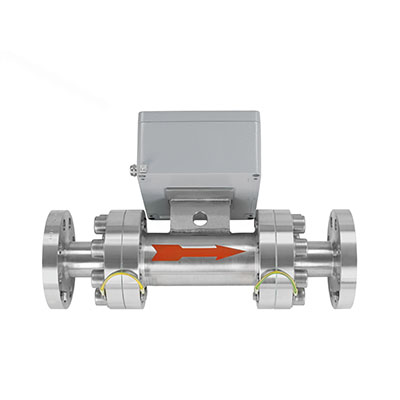

DensFlow
Medição contínua da vazão mássica de sólidos em transporte pneumático em fase densa.
Especialmente desenvolvido para medição de vazão de sólidos em transporte de fase densa.
O sensor mede a concentração e a velocidade do fluxo sólido.
- sem desgaste graças à bexiga de cerâmica
Também disponível para altas pressões até 110 bar.
- Recursos e benefícios
- Principais aplicações
- Especificações Técnicas
- Dados Técnicos
- Instalação de montagem
- Transferências
- Medição de caudal fiável em escoamento pneumático denso
- Volumes de rendimento ilimitados podem ser medidos
- Opcionalmente resistente à pressão até 25 bar
- A instalação não cria qualquer obstáculo no perfil, pelo que não existem pontos mortos onde se possam formar resíduos
- Medição independente da velocidade de escoamento do material
- Retrofit simples
- Livre de manutenção
- Procedimento de medição sem contacto (sem mecânica)
- Materiais: Pó ou grânulos no transporte pneumático de fluxo denso na indústria siderúrgica
| Especificações Técnicas | |
|---|---|
| Material a medir | Poeira e pós |
| Princípio de funcionamento | Eletromagnético |
| Pressão do processo | 25 bar, opcional até 110 bar |
| Temperatura do processo | Até +120°C |
| Montagem | Flange integrado |
| Tipo de transporte | Densfase pneumática |
| Taxas de fluxo | Sem limite |
| Diâmetro do tubo | Máx. DN 150mm |
| Classificação ATEX | Categoria 3, Cat. 1 aplicado |
| Output | 4…20mA, Modbus, Profibus |
| Dados técnicos do sensor | |
|---|---|
| Habitação | Aço St 52, revestido a pó (opcional Aço inoxidável 1.4571 DN 10…125 mm (diâmetros superiores a pedido) Flange EN 1092-1 |
| Tubo interior | Cerâmica |
| Categoria de proteção | IP65 |
| Temperatura ambiente Temperatura média |
Sensor electrónico: 0 … +60 °C Tubo do sensor: 0 …+80 °C (temperaturas mais elevadas como opção) |
| Pressão de trabalho | Máx. 25 barras, opcional 64 barras |
| Frequência de trabalho | 88 kHz |
| Peso | Dependendo do diâmetro nominal |
| Intervalo de velocidade | 1…10 m/s |
| Dimensão | Ø DN + 150 mm, L 500 mm |
| Precisão | ± 2…5% na gama calibrada |
| Dados técnicos do transmissor | ||||
|---|---|---|---|---|
| Transmissor (carril DIN) | Transmissor (alojamento de campo) | |||
| Fonte de alimentação | 24 V CC ±10% | 110/230 V AC 50 Hz (opcional 24 V CC) |
||
| Consumo de energia | 20 W/24 VA | |||
| Tipo de proteção | IP 40 a EN 60 529 | IP 65 a EN 60 529/10.91 | ||
| Temperatura ambiente de funcionamento | -10… +45 °C | |||
| Dimensões (L x A x P) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| Peso | Aprox. 172g | Aprox. 2,5 kg | ||
| Cabo de terminais de ligação secção transversal |
0,2-2,5 mm2 [AWG 24-14] | |||
| Saída actual | 1 x 4 … 20 mA (0 … 20 mA), carga < 500Ω | 3 x 4 … 20 mA (0 … 20 mA), carga < 500Ω | ||
| Interface | RS 485 (ModBus RTU) / USB | |||
| Saída de pulso | Coletor aberto – máx. 30 V, 20 mA | |||
| Retransmitir contacto | Máx. carga nominal: 250 V CA Máx. corrente de pico: 6A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220V: 3/0,35/0,2A Min. carga de comutação: 500 mW (10 V/5 mA) |
|||
| Backup de dados | Memória Flash | |||

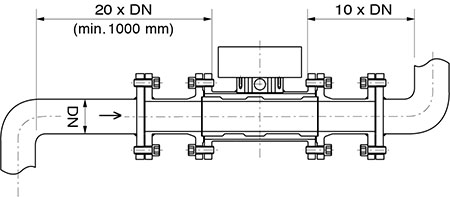

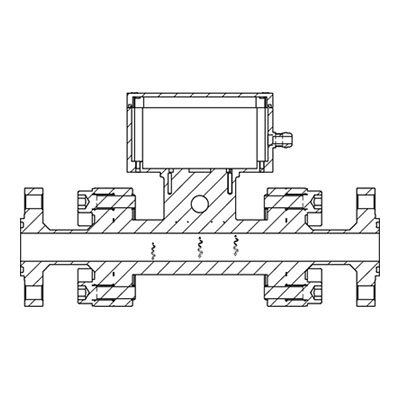

| No transporte pneumático de fluxo denso, o ponto de instalação é especificado de acordo com os caminhos de entrada e saída transportados.
A montagem do tubo de medição no ponto de instalação especificado ocorre através de uma instalação de flange. Os tubos de medição podem ser fornecidos em formato standard em larguras nominais até 150 mm com uniões de flange de acordo com a norma DIN 2576. |
 |
