Medição do mercúrio total nas emissões. Certificado QAL1
SM-4
Medição contínua, precisa e confiável das emissões totais de mercúrio, mesmo em concentrações muito baixas e dentro de matrizes complexas (SO2, NOx, HCl, etc.)
Com mais de 20 anos de experiência, a Mercury Instruments (parte do Grupo ENVEA) foi a primeira empresa a desenvolver analisadores de mercúrio usando um método termocatalítico seco em vez de química úmida.

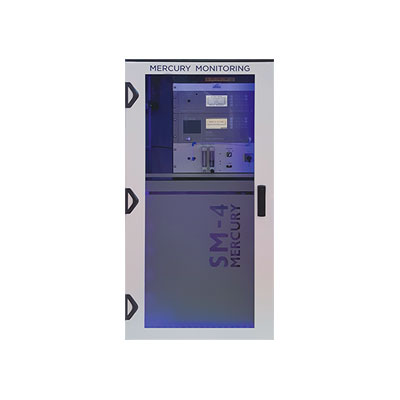

O Analisador de Mercúrio SM-4 é certificado QAL1 e está pronto para atender aos requisitos regulatórios futuros (Convenção de Minamata e Diretivas Europeias para Centrais Térmicas e Incineradores)
- Recursos e benefícios
- Principais aplicações
- Especificações Técnicas
- Dados Técnicos
- Certificações
- Transferências
- Monitorização automática e contínua das emissões totais de mercúrio nos gases de combustão das chaminés. Certificado QAL 1
- Precisão extremamente elevada e medição fiável
- Função de retrolavagem automática
- Medição contínua de Hg total (elementar, iónico e orgânico)
- Nenhum resíduo líquido ou condensado gerado
- Diluição da amostra diretamente no ponto de amostragem, permitindo uma ampla gama de medição e precisão. eliminação de interferências de gases de matriz, sem transporte de Hg iónico
- O sistema de amostragem – composto pela sonda, pela unidade de diluição e pelo catalisador de baixa temperatura – é totalmente aquecido para evitar a adsorção de mercúrio.
- Manutenção muito baixa (intervalo de manutenção: ≥ 3 meses) – pode ser automatizado
- Sensibilidade ultra-elevada: a gama de medição baixa é de 0,05 µg/m3
- Aprovado e certificado pela TÜV Rheinland (QAL1)
- Principais opções:
- Especiação de mercúrio
- Gerador de gás de calibração Elemental Hg rastreável NIST, instalado no interior do armário do analisador
- Sistemas de calibração automática (oxidado e elementar)
- QAL3 automático
- Comprimento da linha de amostragem até 100 m (300 pés)
Monitor de mercúrio perfeitamente adaptado para análise contínua de mercúrio em:
- Centrais termoelétricas a carvão (antes e depois dos absorventes de mercúrio)
- Monitorização de emissões para instalações com menos de 13. e 17. BImSchV
- Fornos de cimento
- Fundições produtoras de ácido sulfúrico
- Incineração de resíduos (resíduos industriais, médicos, lamas de esgoto…)
- Tratamento térmico de solos contaminados, resíduos perigosos
- Instalações metalúrgicas com potenciais emissões de Hg…
| Especificações Técnicas | |
|---|---|
| Princípio de medição | redução termocatalítica na pilha, Amalgamação (MI GoldTrap), absorção atómica de vapor frio (CVAAS) a 253,7 nm |
| Componente medido | Mercúrio total (especiação iónica e elementar como opção) |
| Fonte UV | Lâmpada de mercúrio de baixa pressão (EDL) sem elétrodo |
| Método de estabilização | Método do feixe de referência |
| Célula óptica | Sílica fundida (Suprasil), l: aprox. 230mm, aquecido aprox. 45° |
| Faixas de medição | 0,05 μg/m3 – 500 μg/m3 Hg (até 1000 μg/m3 < /sup> como opção) |
| Limite de deteção | 0,0001 μg/m3 (Detector); < 0,01 μg/m3 (Sistema) |
| Tempo de resposta T90 | 180 – 360 segundos |
| Calibração | – automático, com gerador de gás de calibração integrado para Hg elementar (opcional); – automático, com gerador de gás de calibração integrado para Hg iónico (opcional); – manual, com ligação aquecida integrada para ligar o gás de calibração fornecido externamente (por exemplo, HOVACAL®) |
| Dados técnicos | |
|---|---|
| Saídas de sinal | analógico: 4-20 mA (500 Ω máx.); série: RS232; Modbus RTU/RS485 (opcional); Ethernet (opção) |
| Saída de estado | 3 pares de contactos de relé (contactos secos) |
| Acesso remoto | Modem e software SM-4 (opcional) |
| Máx. temperatura da amostra | 250 °C (outros mediante pedido) |
| Intervalo de temperatura ambiente permitido | -5 a 40 °C |
| Exemplo de comprimento de linha | até 30 m (opção até 100 m) |
| Fonte de alimentação | 230 VCA/50 Hz (opção 110 VCA/60 Hz) |
| Consumo de energia eléctrica | Gabinete do analisador: 450 VA; Unidade conversora de sonda: 1000 VA; linha de amostra aquecida: 30 VA/metro |
| Dimensões (A x L x P) | Gabinete do analisador: 161 x 80 x 60 cm; Unidade conversora de sonda: 36 x 36 x 66 cm; Controlador de sonda: 48 x 44 x 27 cm |
| Peso | Gabinete do analisador (incluindo calibrador automático): 130 kg; Unidade conversora de sonda: 28 kg; Controlador de sonda: 14 kg |
Conformidade com:
- EUA EPA 40CFR60 PS-12A Mercúrio CEMS;
- Convenção e evento de Minamata Directivas europeias para centrais térmicas e incineradores
- EN 15267 (regulamentação europeia);
-
Diretiva Emissões Industriais (IDE)
-
Diretiva de Controlo Integrado de Prevenção da Poluição (IPPC),
-
Diretiva para as Grandes Instalações de Combustão (LCPD)
-
Planta de combustão média – MCP Diretiva (UE) 2015/2193
-
Diretiva de Incineração de Resíduos (WID)
Aprovado e certificado QAL 1 pela TÜV Rheinland Energie und Umwelt GmbH, Köln, (QAL1)
Os nossos analisadores de mercúrio são fabricados de acordo com os regulamentos de qualidade ISO 9001.
CE aprovado
