DETECÇÃO DE POSSÍVEL QUEBRA DE ELEMENTOS FILTRANTES

Dusty

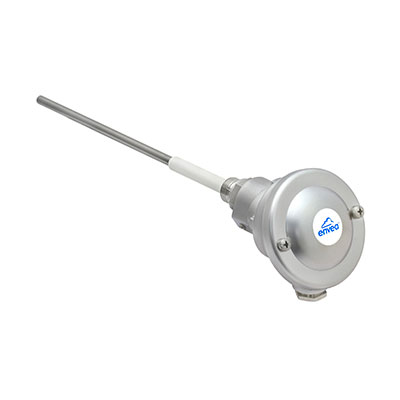

Detecção de falhas em elementos filtrantes de baixo custo

Uma solução simples para detectar a falha de um elemento filtrante de tecido, filtro de cartucho ou ciclone.
O sensor é adequado para aplicações a partir de 0,1 mg/m³ e fornece um alarme direto em caso de quebra do filtro.





Deteta todos os tipos de poeira
Relé de saída de alarme
Utilizável em gás limpo e quaisquer canais de poeira metálica

Retrofit muito simples e rápido
Deteção imediata de danos no filtro
Comissionamento simples (Plug & Play)

Excelente relação preço/desempenho
Facilmente expansível para uma saída de 4 … 20 mA (sinal de tendência) com DRC opcional

Alumínio
Cimento
Química
Eletrónicos
Extracção
Fertilizante

Alimentação
Vidro
Granito
Moinhos
Produtos de carbono
Areia de quartzo

Madeira
Metal
Materiais de construção
Central de energia
Purificação de superfícies
Automóvel

Pode ser utilizado em canais de metal
Intervalo operacional: inicia-se com volumes de poeira de 0,1 mg/m³

Dados técnicos do sensor
Objetos de medição	Partículas sólidas num fluxo de gás
Intervalo de medição	A partir de 0,1 mg/m³
Temperatura do processo	Máx. 140°C (temperatura mais elevada mediante pedido)
Temperatura ambiente	– 20 . . . + 60°C
Pressão	Máx. 2 barras
Velocidade do gás	Mín. 4 m/s
Humidade	95% HR (sem condensação)
Princípio	Tecnologia electrodinâmica
Tempo de amortecimento	1 s
Sinais de saída	1 Saída de alarme, livre de potencial, NÃO/NC
Haste do sensor	Comprimento total: 260 mm, comprimento da haste em aço inoxidável: aprox. 194 mm
Invólucro	Alumínio
Utilização em zonas Ex	Gato. 3 G/D (zona 2 gás/zona 22 poeira)
Categoria de proteção	IP65
Fonte de alimentação	24 ± 10% V CC
Consumo de energia	1 W
Ligação elétrica	• tipo parafuso/caixa terminal • Conector M12 (opcional)
Montagem	Via rosca ½“ ou ligação Tri-Clamp
Peso	Aprox. 0,7kg

Determinação do local de instalação:
A melhor altura de instalação do sensor num canal ou tubagem está localizada numa zona onde as partículas estão sujeitas a uma distribuição uniforme e com velocidade constante. Num caso ideal, o canal ou tubagem correrá horizontalmente ou verticalmente, e instalações como curvas, abas ou deslizadores deverão ter uma distância mínima de 5 vezes o diâmetro da tubagem em todas as direções de fluxo até à haste do sensor. O Dusty deve ser instalado num canal metálico para obter uma blindagem suficiente contra influências elétricas externas e uma boa ligação à terra. Para linhas não metálicas, uma bainha metálica, ou em forma de folha metálica ou rede metálica de malha fina com um comprimento de aprox. Deve ser instalado 5 vezes o diâmetro do tubo em redor da área de medição da linha.

O Dusty deve ser instalado numa posição em que o fluxo de gás atinja a haste do sensor num ângulo de 90°.
Nas tubagens com perfil redondo, o Dusty pode ser instalado em qualquer posição acima do eixo horizontal (entre 9 e 3 horas).
A instalação em tubagens com perfil quadrado, as tubagens podem ser instaladas na parte superior ou na lateral, no meio respetivamente.
Mesmo que o funcionamento do sensor não seja prejudicado pela vibração, devem ser evitadas vibrações fortes.
Os componentes eletrónicos não devem ser expostos à luz solar direta nem utilizados em áreas com temperatura ambiente superior a 55 °C.
A haste do sensor não pode entrar em contacto com a parede oposta da tubagem ou com qualquer outra instalação! Para tal, o comprimento do sensor pode ser reduzido para um comprimento mínimo de 100 mm.

Instalação do sensor:
Primeiro, a bucha de rosca interior G^1/2 é soldada à tubagem no local de instalação selecionado. Em seguida, o Dusty é firmemente aparafusado utilizando a rosca exterior até que haja uma ligação à prova de fugas com o processo. Devem ser evitados aparafusamentos com demasiada força, devido a possíveis danos no sensor ou na electrónica, bem como a abertura do parafuso sextavado na rosca exterior para rodar a cabeça devido a um possível arrancamento do cabo da placa de circuito. < /td>
