- Absolutamente insensível aos depósitos de materiais
- Para qualquer diâmetro de linha
- Com adaptador, utilizável até 220 °C e 20 bar
- Com montagem em cerâmica, utilizável até 1000 °C
- Deteção através de todas as paredes não condutoras

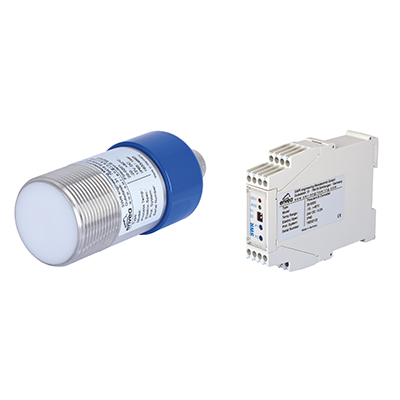

- Pode também ser fornecido como dispositivo compacto com electrónica integrada
- Deteção de entupimento e paragem de material
- Aço
- Alimentação
- Biomassa
- Cimento
- Química
- Central de carvão
- Revestimento
- Incineração
- Minerais
- Madeira
- Planta de limão
- Energia
- Gesso
- Central de energia
- Fundição
| Especificações Técnicas | |
|---|---|
| Material a detectar | Poeira, pós ou granulados |
| Princípio de funcionamento | Micro-ondas |
| Pressão do processo | Máx. 20 barras |
| Temperatura do processo | Até +1000°C |
| Montagem | 1 1/2 ” ligação de ameaças |
| Tipo de transporte | Todos |
| Taxas de fluxo | Sem limite |
| Diâmetro do tubo/gama de deteção | Até 1200 mm |
| Classificação ATEX | Categoria 3 |
| Output | Relé, tendência de 4…20mA |
- Deteta fluxos sólidos de todos os tipos para a movimentação de materiais
- Opera sem contacto, utilizando micro-ondas num processo em que o movimento do material é detectado pelo efeito Doppler
- Se as paredes, caixas ou tubagens do contentor não forem de metal, é possível medir a partir do exterior
- Também pode ser utilizado em condições difíceis, como altas temperaturas e pressões de funcionamento, bem como em poeiras ex-zona 22 com a ajuda de um adaptador de processo
| Dados técnicos do sensor | |
|---|---|
| Tensão | 12 V CC alimentado por transmissor |
| Consumo de energia | Aprox. 1,5 W |
| Habitação | Aço inoxidável 1.4571 |
| Sistema de proteção | IP 65 |
| Utilização em zonas Ex | Tubo exterior: Cat. 3D Tubo interior: Cat. 3D (apenas com adaptador de processo) |
| Temperatura do processo | -20… +80 °C (padrão) -20… +220 °C (com adaptador de processo) -20…+1000 °C (com flange cerâmica) |
| Temperatura ambiente | -20…+60°C |
| Pressão de trabalho | Máx. 20 bar (com adaptador de processo) |
| Intervalo de deteção | 0 – 2 m (dependendo da aplicação) |
| Velocidade necessária do material para deteção | Mín. 0,1 m/s |
| Medição de frequência | Banda K 24,125 GHz; ± 100 MHz |
| Potência de transmissão | Máx. 5 mW |
| Dimensão FlowJam S | Carcaça: L 107 mm / Ø 52 mm Rosca: L 30 mm / Ø G 1½” |
| Dimensão FlowJam S Ex | Carcaça: L 147 mm / Ø 60 mm Rosca: L 15 mm / Ø G 1½” |
| Prensa-cabos | M16 (Ø 5-10 mm) |
| Peso FlowJam S | Aprox. 560g |
| Peso FlowJam S Ex | Aprox. 850g |
| Dados técnicos do transmissor | |
|---|---|
| Fonte de alimentação | 24 V CC ± 10% |
| Consumo de energia | Aproximadamente 3,5 W |
| Retransmitir contacto | Máx. carga nominal: 250 V CA Máx. corrente de pico: 6 A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220V: 3/0,35/0,2A Min. carga de comutação: 500 mW (10 V/5 mA) |
| Saída analógica | 1 x 4… 20 mA (0… 20 mA) opcional: carregar < 500 Ω (ativo) |
| Tempo de atraso na queda | 250 ms…15 s (ajustável continuamente) |
| Peso | Aprox. 172g |
| Dados Técnicos | ||||
|---|---|---|---|---|
| Adaptador de pressão | Adaptador de temperatura | Adaptador alimentar | Adaptador de alta temperatura | |
| Material | Aço inoxidável 1.4571, Diafragma POM |
Aço inoxidável 1.4571, Diafragma Tecapeek |
Aço inoxidável 1.4571, Diafragma Tecapeek GF30/td> |
Aço Diafragma cerâmico |
| Temperatura | -20…+80 °C | Máx. +220°C | Máx. +220°C | Máx. 1000°C |
| Pressão | Máx. 20 barras | Máx. 20 barras | Máx. 20 barras | Máx. 40 barras |
| Tópico | G 1½ polegada em ambos os lados | G 1½ polegada em ambos os lados | G 1½ polegada em ambos os lados | G 1½ polegada em ambos os lados |
| Largura da chave | 55 mm | 55 mm | 55 mm | 17mm |
O FlowJam S pode ser facilmente instalado das seguintes formas:
- Aparafusamento a uma ligação roscada de 11/2polegada
- utilizando também um flange DN 40
- utilizando uma braçadeira de tubo ou outro suporte de fixação
