DETECTOR DE FLUXO DE MATERIAIS COM DETECÇÃO DE OBSTRUÇÃO

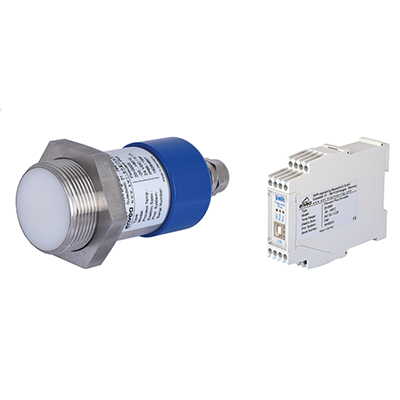

FlowJam 𝘗𝘭𝘶𝘴

Monitoramento do fluxo de material com informações de fluxo/não fluxo, além da função adicional de “detecção de bloqueio” ou “interrupção do fluxo de material” (atolamento/não atolamento)

FlowJam Plus é um desenvolvimento lógico do comprovado sensor FlowJam que comprovou seu valor em milhares de aplicações:

detecção rápida de passagem de material (Flow/NoFlow)
Função adicional “Detecção de bloqueio” ou “Interrupção do fluxo de material”





Opera sem contacto utilizando microondas
Dispositivo particularmente fiável, pois as microondas podem passar através de acumulações de materiais

A medição pode ser feita no exterior de todas as paredes, carcaças, mangueiras ou tubagens não metálicas do tanque

Pode ser utilizado mesmo em condições difíceis, ou seja, temperaturas e pressões de funcionamento elevadas e na versão para zonas Atex (com a ajuda de um adaptador de processo)

Ponto de transferência

As aparas de madeira são transportadas por dois transportadores helicoidais numa fábrica de biomassa.
No ponto de transferência entre as roscas transportadoras, o FlowJam Plus monitoriza o fluxo do material.
No caso de uma interrupção no fluxo de material, é agora possível detetar rapidamente se existe um problema porque a rosca inferior já não remove material ou a rosca de alimentação não fornece mais material.

Alimentação de material para um alimentador rotativo

Numa fábrica de cal, a cal é transportada para a entrada de um alimentador rotativo através de um tubo descendente vertical. Neste ponto, deve-se garantir que existe sempre um fluxo de material suficiente. Quando a coluna de material atinge a posição do sensor na linha de queda, o FlowJam Plus sinaliza exatamente este estado. Com esta informação, a alimentação de material pode ser melhor controlada.

Especificações Técnicas
Material a detectar	Poeira, pós ou granulados
Princípio de funcionamento	Micro-ondas
Pressão do processo	Máx. 20 barras
Temperatura do processo	Até +220°C
Montagem	1 1/2 ” ligação de ameaças
Tipo de transporte	Todos
Taxas de fluxo	Sem limite
Diâmetro do tubo/gama de deteção	Até 1200 mm
Classificação ATEX	Categoria 3
Output	Retransmissão

Para tubagem em queda livre ou sistema de transporte pneumático
Opera sem contacto utilizando microondas

A medição pode ser feita no exterior de todas as paredes, carcaças, mangueiras ou tubagens não metálicas do tanque

Pode ser utilizado mesmo em condições difíceis, ou seja, temperaturas e pressões de funcionamento elevadas e na versão para zonas Atex (com a ajuda de um adaptador de processo)

Dados técnicos do sensor
Material de habitação	Aço inoxidável 1.4571
Sistema de proteção	IP 65
Temperatura do processo	-20…+80 °C -20…+220 °C (com adaptador de processo) Máx. 1000 °C (com flange cerâmica)
Temperatura ambiente	-20…+60°C
Pressão de trabalho	Máx. 1 barra Máx. 20 bar (com adaptador de processo)
Frequência operacional	24,125 GHz; ± 100 MHz
Potência de transmissão	Máx. 5 mW
Peso	Aprox. 560g
Dimensões	Carcaça: Comprimento 107 mm / Diâmetro 52 mm Rosca: Comprimento 30 mm / Diâmetro G 1½”

Dados técnicos do transmissor
Fonte de alimentação	24 V CC ± 10%
Consumo de energia	Aproximadamente 3,5 W
Temperatura ambiente	-20…+60°C
Retransmitir contacto	Máx. carga nominal: 250 V CA Máx. corrente de pico: 6 A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220 V: 3/0,35/0,2A Min. carga de comutação: 500 mW (10 V/5 mA)
Comunicação	USB
Peso	Aprox. 172g

Dados Técnicos
	Adaptador de pressão	Adaptador de temperatura	Adaptador alimentar	Adaptador de alta temperatura
Material	Aço inoxidável 1.4571, Diafragma POM	Aço inoxidável 1.4571, Diafragma Tecapeek	Aço inoxidável 1.4571, Diafragma Tecapeek GF30/td>	Aço Diafragma cerâmico
Temperatura	-20…+80 °C	Máx. +220°C	Máx. +220°C	Máx. 1000°C
Pressão	Máx. 20 barras	Máx. 20 barras	Máx. 20 barras	Máx. 40 barras
Tópico	G 1½ polegada em ambos os lados	G 1½ polegada em ambos os lados	G 1½ polegada em ambos os lados	G 1½ polegada em ambos os lados
Largura da chave	55 mm	55 mm	55 mm	17mm
