DETECÇÃO CONTÍNUA DE FLUXO DE MATERIAL (FLUXO/NÃO FLUXO)

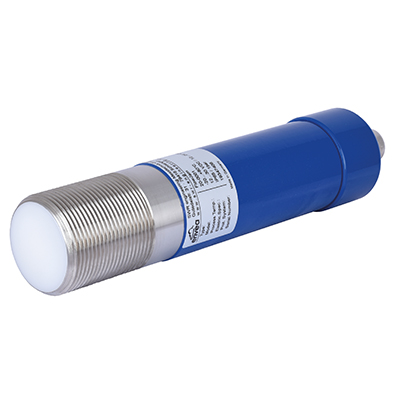

FlowJam

Sensor de microondas para controle sem contato do fluxo de material e detecção de obstrução.

O sistema funciona sem contato em um processo onde o movimento do material é detectado através do efeito Doppler.

O FlowJam é um dispositivo seguro dentro do processo; A tecnologia de micro-ondas usada pode penetrar no revestimento de material do sensor e detectar com segurança o movimento do material atrás dele. Se as paredes, invólucros ou tubulações do contêiner não forem metálicas, a medição poderá ser feita pelo lado externo.

Visão geral do aplicativo





Absolutamente insensível aos depósitos de materiais
Para qualquer diâmetro de linha
Com adaptador, utilizável até 220 °C e 20 bar
Compacto (sem componentes eletrónicos separados)

Com montagem em cerâmica, utilizável até 1000 °C
Sinalização através de comutação de relé
Diferentes níveis de sensibilidade

Deteção através de todas as paredes não condutoras
Também pode ser fornecido com caixa curta e componentes eletrónicos separados
Deteção de bloqueio e paragem de material

Aço
Alimentação
Biomassa
Cimento
Química

Central de carvão
Revestimento
Incineração
Minerais
Madeira

Planta de limão
Energia
Gesso
Central de energia
Fundição

Especificações Técnicas
Material a detectar	Poeira, pós ou granulados
Princípio de funcionamento	Micro-ondas
Pressão do processo	Máx. 20 barras
Temperatura do processo	Até +1000°C

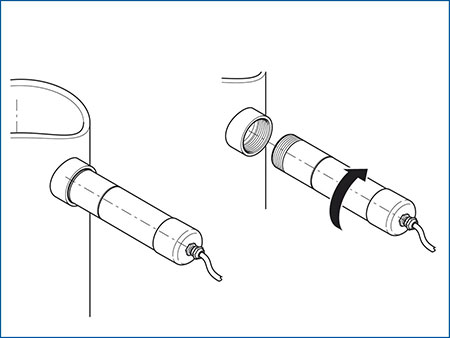

Montagem	1 1/2 ” ligação de ameaças
Tipo de transporte	Todos
Taxas de fluxo	Sem limite
Diâmetro do tubo/gama de deteção	Até 1200 mm
Output	Retransmissão

Para qualquer diâmetro de linha
Com adaptador utilizável até 220 °C e 20 bar
Com montagem em cerâmica utilizável até 1.000 °C

Opera sem contacto, utilizando micro-ondas num processo em que o movimento do material é detectado pelo efeito Doppler

Pode também ser utilizado em condições difíceis, como altas temperaturas e pressões de funcionamento, com a ajuda de um adaptador de processo

Dados Técnicos
Material de habitação	Aço inoxidável 1.4571
Sistema de proteção	IP 65
Temperatura do processo	-20…+80 °C -20…+220 °C (com adaptador de processo) Máx. 1000 °C (com flange cerâmica)
Temperatura ambiente	-20…+60°C
Pressão de trabalho	Máx. 1 barra Máx. 20 bar (com adaptador de processo)
Fonte de alimentação	24 V CC/CA ± 10%
Retransmitir contacto	Máx. carga nominal: 250 V CA Máx. corrente de pico: 6 A Máx. carga nominal 230 V CA: 250 VA Máx. capacidade de interrupção DC1: 3/110/220 V: 3/0,35/0,2A Min. carga de comutação: 500 mW (10 V/5 mA)
Tempo de resposta	250 ms…15 s (ajustável continuamente)
Medição de frequência	24,125 GHz; ± 100 MHz
Potência de transmissão	Máx. 5 mW
Peso	1,0 kg
Dimensões	Carcaça: comprimento de 216 mm / diâmetro de 52 mm Rosca: comprimento de 30 mm/ diâmetro de G 1½”

Dados Técnicos
	Adaptador de pressão	Adaptador de temperatura	Adaptador alimentar	Adaptador de alta temperatura
Material	Aço inoxidável 1.4571, Diafragma POM	Aço inoxidável 1.4571, Diafragma Tecapeek	Aço inoxidável 1.4571, Diafragma Tecapeek GF30	Aço Diafragma cerâmico
Temperatura	-20…+80 °C	Máx. +220°C	Máx. +220°C	Máx. 1000°C
Pressão	Máx. 20 barras	Máx. 20 barras	Máx. 20 barras	Máx. 40 barras
Tópico	G 1½ polegada em ambos os lados	G 1½ polegada em ambos os lados	G 1½ polegada em ambos os lados	G 1½ polegada em ambos os lados
Largura da chave	55 mm	55 mm	55 mm	17mm
