Analisador multigás NDIR-GFC

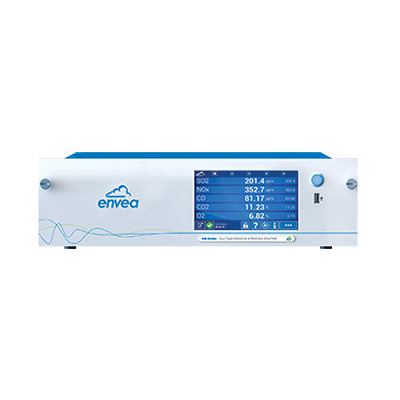

MIR 9000e

O MIR 9000e é um instrumento resultante de um projeto inovador e eco-sustentável, ultracompacto, intuitivo e inteligente, criado para medir emissões em caldeiras, fornos industriais, aplicações de processo e obviamente para todas as aplicações que requerem um SME/SAE/CEMs.

Oferece desempenho metrológico superior para medição simultânea de vários gases: NOx, SO₂, CO, O₂, H₂O, CO₂, CH₄ e N₂O (gases de efeito estufa).

Nova função Controle automático de desvio
(Consulte a guia “Recursos e benefícios”)





Novo: função automatizada de controlo de desvio
Monitorização automatizada da qualidade dos dados no local graças ao controlo de desvio zero e ao ponto de verificação de calibração. Esta função pode ser adquirida junto do analisador ou posteriormente, quando o analisador estiver em funcionamento. Neste caso será ativado remotamente pelo nosso Serviço de Apoio ao Cliente; Esta opção está certificada pela TÜV para QAL3 (Quality Assurance Level 3, obrigatório na UE) de acordo com as normas EN 14181 / EN 15267-3 (pendente de publicação oficial em QAL1.de).
Cartão de controlo Shewhart incorporado para Controlo Estatístico de Processo (CEP); Possibilidade de trabalhar em concentração ou em %. Programação em horas/dia/mês.
Notificação padrão de desvio disponível (saída digital no analisador ou pedido DAHS).

Desempenhos metrológicos superiores para medição simultânea de vários gases de: NOx, SO₂, CO, O₂, H₂O residual , CO₂, CH₄ e N₂O (gases com efeito de estufa)
Analisador ecológico e económico, com consumo energético ultra-baixo
Não é necessário ar comprimido (se utilizar um refrigerador de gás)

Insensível a variações de temperatura na gama de +5° a +40°C (não é necessário ar condicionado)
Compatível com qualquer tipo de tecnologia de secagem (refrigerador de gás, permeação, diluição…)
Design mecânico inovador para poupança de peso e energia, bem como isolamento térmico e isolamento térmico. fiabilidade

Comunicação remota proativa e fácil de utilizar
Analisador inteligente incluindo funcionalidades de controlo AMS: controlo de amostragem integrado, injecção automática de gás zero e span, controlo de bomba externa, exibição de alarmes do sistema…
Alta precisão, excelente estabilidade, economia, manutenção fácil e reduzida

Caldeiras e Fornos Industriais
Geração de energia e Combustão
Turbinas a gás

Produtos químicos e produtos químicos Centrais Petroquímicas
Monitorização de gases de processo…

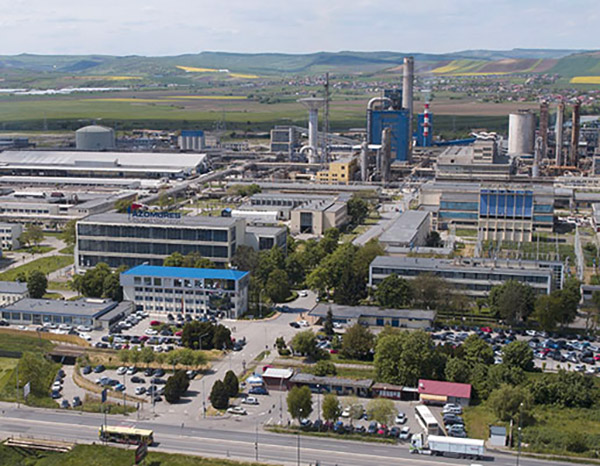

Produtos químicos (por exemplo, TiO₂/pó de revestimento)
Central de geração de energia (por exemplo, carvão/biomassa)

Intervalos de medição
NOx as NO₂ (após o conversor NOx)	0 – 100* / 1.500* / 5.000 mg/m³
SO₂	0 – 75* / 1.500* / 7.500 mg/m³
CO	0 – 75* / 3.000* / 12.500 mg/m³
O₂	0 – 25%
H₂O residual	0 – 2%
CO₂	0 – 20/0 – 30%
CH₄	0 – 50 / 200* / 1.000 mg/m³*
N₂O	0 – 50 / 200* / 1.000 mg/m³*

*Faixa QAL1.

Especificações Técnicas
Certificado QAL1 para EN 15267-3	em curso
Conformidade com a EPA dos EUA	SIM
Tecnologia de amostragem	Extração a frio/seco (caixa SEC ou refrigerador de gás)
Transferência de amostras	politubo não aquecido/linha de amostragem aquecida
Função de retrolavagem	SIM
Injecção de span	SIM no analisador ou no ponto de amostragem
Opção O₂ integrada	SIM
Comunicação de ligação série	RS232/RS422
Outras comunicações	Modbus TCP, Modbus RTU (dongle), Protocolo UDP Ethernet RJ45, Wifi, USB 2.0 / 3.0
SAÍDAS Analógicas	4 a 8 saídas analógicas (0-1 V, 0-10 V, 0-20 mA, 4-20 mA) 6 a 12 saídas de relé
ENTRADAS ANÁLOGAS	4 a 8 entradas lógicas
Dimensões (mm)	Rack 19’’, 3U; 483x330x133 mm (LxPxA)

Os analisadores de infravermelhos permitem a medição de alta sensibilidade de uma variedade de componentes de gás, tecnologia empregada há muitos anos pela ENVEA, e continuamente desenvolvida, com a sua conhecida geração de analisadores de gás MIR 9000. O MIR 9000e é uma nova geração de monitores de gás, que beneficia de uma experiência única em design ecológico. O MIR 9000e é capaz de medir até 8 componentes, dependendo da sua seleção. O NOx, SO2, CO, CH4 e N2O são medidos pelo método de correlação de filtro de gás infravermelho não dispersivo (NDIR-GFC), enquanto o O2 é medido por um sensor de zircónia integrado (ou célula paramagnética mediante pedido). Com um design ecológico, o monitor de gás utiliza as mais recentes tecnologias ópticas e electrónicas, oferecendo maior precisão e robustez, exigindo apenas uma manutenção limitada.

Os sistemas completos seriam compostos por:

Sistema de amostragem e acondicionamento
Linhas de amostragem
Conversor NOx
Aquisição de dados e sistema de gestão

O monitor multigás cumpre os mais elevados padrões internacionais e europeus, como o EN 15267 e foi testado e certificado de acordo com as diretrizes “TUV Approved” do Grupo TÜV Rheinland.

QAL 1 certificado pela TÜV de acordo com a EN 15267-1 (2009), EN 15267i2 (2009), EN 15267-3 (2007) e EN 14181 (2014). Descarregue o certificado TÜV: 0000074621 00
