Sistema de amostragem de gás de chaminé

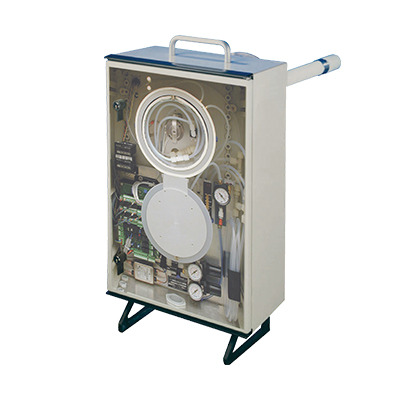

SEC™ BOX
O sistema de extração a seco SEC™ seca a amostra de gás no ponto de amostragem, eliminando a necessidade de uma linha de amostragem aquecida cara.
Ele utiliza uma técnica exclusiva de permeação de alto desempenho, projetada para atender praticamente qualquer condição de amostra de gás. Ideal para gases altamente solúveis e corrosivos.
Sensores integrados opcionais de temperatura e velocidade ou medidor de vazão STACKFLOW 200 no mesmo flange
Para uso com analisadores não aquecidos, como MIR 9000, MIR 9000e, MIR 9000CLD, MIR 9000ASD.
- Recursos e benefícios
- Principais aplicações
- Especificações Técnicas
- Tecnologia
- Certificações
- Transferências
O sistema de amostragem SEC utiliza o método Extrativo a Seco a Frio (Análise de Base Seca).
- Sonda de amostragem equipada com filtragem de partículas de duplo estágio
- Injeção direta de gás span para calibração completa do sistema
- O sistema de secagem baseado na permeação evita a perda de gases altamente condensáveis (por exemplo, HCl, SO2, NO2 e HF)
- Automático e funcionalidade de purga periódica para intervalos de manutenção mais longos
- Limpo e limpo amostra seca transferida através de uma linha não aquecida (até 100 m de distância) à temperatura ambiente
- Grande seleção de sondas disponíveis (dependendo das condições do processo: diâmetro da pilha, temperatura do gás, teor de água, concentração de partículas)
- Sonda aquecida com escolha de materiais e amp; comprimentos
- Incineração de lamas
- Turbinas a gás
- Centrais Elétricas
- Caldeiras
- Fábricas de papel
- Cimento
- Caldeiras
- Fábricas de papel
- Vidro, Petroquímica & Indústria Química
- Incineração de Resíduos (Energia Municipal a partir de Resíduos ou Industriais)
| Especificações Técnicas | |
|---|---|
| Gás de amostra máx. ponto de orvalho | 75°C (45% H2O) |
| Filtro primário (no probe) | 20 μm (dependendo do tipo de sonda) |
| Filtro fino (na caixa) | 0,5 μm |
| Taxa de fluxo de amostra | 20 a 40 l/h |
| Dimensões | 400 x 600 x 200 mm (L x A x P) |
| Peso | 15 kg (gabinete IP65) |
| Fonte de alimentação | 230 V/50 Hz ou 110 V/50-60 Hz |
| Consumo | 500 VA |
| Temperatura de funcionamento | -10°C a + 40°C (até 50°C com opção de frigorífico Vortex) |
| Flange | DN100/PN20 – 4’’/150 lbs (outros mediante pedido) |
Extrativo a frio e seco (análise de base seca)
A amostra de gás é extraída e acondicionada antes do transporte, para que toda a humidade e componentes condensáveis sejam removidos antes da sua análise. Na chegada
ao analisador, a amostra está limpa, seca, à temperatura ambiente e à temperatura ambiente. livre de interferências de água.
A amostra de gás é extraída e acondicionada antes do transporte, para que toda a humidade e componentes condensáveis sejam removidos antes da sua análise. Na chegada
ao analisador, a amostra está limpa, seca, à temperatura ambiente e à temperatura ambiente. livre de interferências de água.
CONFORMIDADE COM: Regulamento IED da UE (diretivas WID/LCPD/MCPD) e EPA dos EUA (40 CFR 60 e 75)
