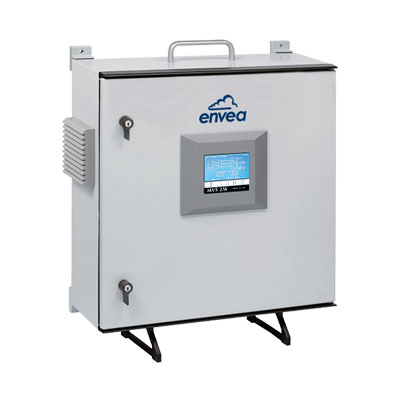

Sistema de gerenciamento de multiplexação CEMS
MVS
O MVS 2M é um sistema multicanal que permite a distribuição de dois, três ou quatro canais de fluidos e sinais para um sistema de monitoramento de gases (GMS).
Sua função é vincular o GMS aos sistemas de amostragem de gás e de gás padrão e permitir funcionalidade de redundância.
Disponível em 2 versões:
- MVS 2M aquecido, para uso com sistema de amostragem HOFI e monitores de gás MIR 9000H / MIR FT / Graphite 52M
- MVS 2M sem aquecimento, para uso com o sistema de amostragem SEC e monitores MIR 9000 / MIR 9000CLD / MIR IS
Para as pilhas, a amostragem é realizada utilizando as caixas HOFI (MVS 2M – versão aquecida) ou as sondas SEC (MVS 2M – versão não aquecida). Outros sistemas de amostragem são possíveis mediante pedido. As funções de redundância são apenas garantidas para as caixas de amostragem, função DTP (fluxo-temperatura-pressão) incluída. Todas as outras medições (poeira, mercúrio, etc.) não são tidas em conta pelo MVS 2M.
- As funções de comunicação e controlo de dados são garantidas por Ethernet, ligação série ou contacto seco
- Sem influência da pressão
- Backup de dados memorizados em RAM e relógio em tempo real
- Software interativo baseado em menus com visor LCD que permite a facilidade de operação
- Todos os sistemas de amostragem de gases da ENVEA podem ser utilizados com soluções de multiplexagem MVS secas ou aquecidas (2 a 4 canais)
- Mais de 1.000 instalações em todo o mundo, cobrindo muitas aplicações e indústrias
- Disponível em 2 versões:
- MVS 2M aquecido, para ser utilizado com sistema de amostragem HOFI e monitores de gás MIR 9000H / MIR FT / Graphite 52 M
- MVS 2M não aquecido, para ser utilizado com o sistema de amostragem SEC e monitores MIR 9000 / MIR 9000CLD / MIR IS
- Cogeração, Turbinas a Gás
- Caldeiras Industriais
- Fornos
- Potência e Combustão
- Fábricas de cimento
- Incineradores…
| Especificações Técnicas | ||
|---|---|---|
| Versão aquecida | Versão não aquecida | |
| Pré-ventilação de amostras de gás ou sangria de ar | 100-200 l/h | 15-30 l/h |
| Pressão de ar comprimido | mini de 5,5 barras | N/A |
| Consumo de ar comprimido | 0,5 a 1 m3/h | N/A |
| Consumo elétrico | 700 W (2 canais) / 1000 W (3 canais) 1300 W (4 canais) + 110 W por metro de linha aquecida |
150W |
| Porta de comunicação | RS232/RS422, Ethernet | |
| Temperatura de funcionamento | +5°C a +40°C | |
| Temperatura de trabalho | 180°C | T° ambiente |
| Verificação de alarmes | Permanente: apresentação ou indicação de gráficos de barras com software WEX Alarmes térmicos: alarmes T°C <175°C — 190°C> alarmes T°C, |
Permanente: visor ou gráficos de barras indicação com software WEX |
| Ejetor | Embutido, aquecido | N/A |
| Dimensão (DxLxA) | 300x632x847mm | 200x400x600mm |
| Peso (kg) | 15 Kg | 10 Kg |
A MVS 2M fornece gás de medição ao GMS exclusivamente através de um canal, ou sequencialmente através de dois, três ou quatro canais.
Este equipamento é escravo da Central de Controlo (PCC), ainda que seja possível controlar manualmente o MVS 2M a partir do ecrã LCD montado no painel frontal.
