AMOSTRADOR FIXO PARA DIOCINAS E FURANOS
Amesa-D
Monitorização contínua das emissões de dioxinas e furanos através de amostragem de longo prazo de acordo com os métodos EN 1948-1 e CEN/TS 1948-5. Certificado TÜV e MCERT, aprovado pela ETV EPA
O sistema AMESA-D coleta isocineticamente, usando a técnica de sonda fria, coletando a amostra em um cartucho adsorvente preenchido com XAD-II para amostragem de longo prazo de dioxinas (PCDD), furanos (PCDF) e outros poluentes orgânicos persistentes (POPs).
- Recursos e benefícios
- Principais aplicações
- Especificações Técnicas
- Dados Técnicos
- Certificações
- Transferências
- Amostragem isocinética por um tubo Pitot integrado na sonda de amostragem
- Amostragem contínua automática de dioxinas em pilha de 4 horas a 6 semanas (programável)
- Adsorção em cartucho XAD-II exclusivo
- As dioxinas de todas as 3 fases (gasosa, sólida e líquida) são recolhidas num cartucho
- Filtro de pó de alta eficiência
- Armazenamento de condições de funcionamento totalmente automatizado e de amostragem
- Sonda arrefecida composta por diferentes materiais e comprimentos para se adequar à aplicação
- Incineradores de resíduos domésticos
- Incineradores de resíduos especiais
- Incineradores de resíduos hospitalares
- Centrais termoelétricas
- Fábricas de cimento
- Fábricas de metalurgia
- Fábricas de papel, etc.
| Especificações Técnicas | |
|---|---|
| Intervalo de medição | 0,0001–10 ng I-TEQ / m³ (intervalo de certificação QAL1: 0–0,5 ng I-TEQ / m3)< /td> |
| Intervalo de amostragem | de 6 horas a 6 semanas |
| Temperatura dos gases de combustão | até 70˚C sem refrigeração / até 400˚C com refrigeração |
| Concentração máxima de poeiras nos gases de combustão | 100 mg/m3 |
| Velocidade dos gases de combustão | de 1 a 30 m/s |
| Temperatura de funcionamento (gabinete de controlo) | +5 a + 40˚C (ar condicionado opcional para temperaturas superiores a +40˚C) |
| Humidade relativa máxima (gabinete de controlo) | 50% |
| Ciclo de controlo isocinético | 1 segundo |
| Precisão da medição de velocidade | ± 1% do intervalo de medição |
| Precisão da medição do volume | ± 1,5% do intervalo de medição |
| Capacidade da memória interna | (opcional) valores médios de meia hora até aos 7 meses |
| Multiplexagem | (opcional) até 2 pontos de amostragem |
Investigação por amostragem
-
- Comprimento: de 350 a 2.000 mm
- Diâmetro do veio da sonda: 60 mm
- Diâmetro livre da ponta da sonda de 3 a 12 mm (principalmente 5 e 6 mm)
- Montagem empilhada: flange DN 100 (outros flanges sob consulta)
- Material: titânio (vidro como opção)
Unidade de amostragem
Unidade standard
-
- dimensões: 600×600×220mm(A×L×P)
- Peso: aprox. 32kg
- Cartucho adsorvente: XAD-2

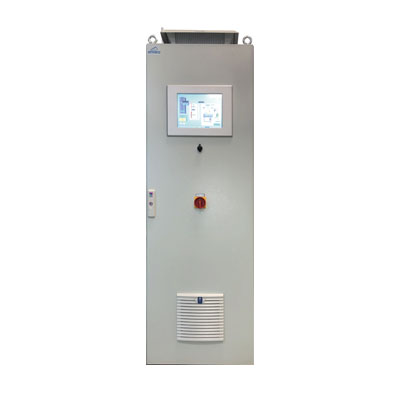

Gabinete de controlo
- Dimensões: 1800 × 600 × 500 mm (A × L × P) / para versão multiplex 2000 x 800 x 600 mm (A x L x P)
- Peso: aprox. 185 kg / para versão multiplex aprox. 250kg
Utilitários
- Ar comprimido: 3 a 7 bar, seco, sem óleo
- Ligação de ar comprimido: mangueira 8×1 ou 6×1mm
- Água de refrigeração: 0,5 a 5l/min (de acordo com a temperatura dos fumos) / (absolutamente essencial para a temperatura dos fumos >70˚C, refrigerador de circuito fechado opcional se a água da torneira não estiver disponível)
- Ligação de água: mangueira 1/2” (entrada e retorno)
- Fonte de alimentação: 230 VCA, 50 Hz (opção 115 V, 50/60 Hz)
- Consumo de energia: Armário de controlo: aprox. 0,85 kW; Armário de controlo com ar condicionado de parede lateral: aprox. 1 kW; Caixa de cartucho: 0,25 kW
- Fusível: Armário de controlo: 16 A / Caixa de cartucho: 6 A
Opções
- Multiplexagem automática (até 2 unidades de amostragem)
- Refrigerador de sonda de amostragem
- Unidade flash USB
- Cartucho XAD II – caixa de transporte para cartucho XAD II
- Filtro de poeira não aquecido integrado para análise separada de partículas
dioxinas limitadas e dioxinas gasosas - Software AMESADAT para ler o protocolo de amostragem da unidade flash USB
- Software de monitorização remota AMESA-SV através de ligação TCP/IP ou router sem fios
As medições AMESA® D estão de acordo com as normas EN 1948-1, CEN/TS 1948-5. O sistema tem certificação QAL 1 de acordo com a EN14181 e foi publicado a 1 de abril de 2014 pelo Ministério Federal da Justiça e Proteção do Consumidor no Diário Federal Alemão como tipo de desempenho testado. Até ao momento, o sistema AMESA® D é o único instrumento no mercado para a amostragem de dioxinas a longo prazo, que possui certificação QAL 1. O Anexo C normativo da CEN/TS 1948-5 exige um teste de desempenho de tipo para cada sistema que deve ser utilizado para esta aplicação.
Antes da certificação QAL 1, o sistema AMESA® foi submetido a vários testes de desempenho de tipo e certificações como se segue:
Antes da certificação QAL 1, o sistema AMESA® foi submetido a vários testes de desempenho de tipo e certificações como se segue:
- Em 1997, o sistema patenteado AMESA® passou com sucesso um teste de desempenho de tipo realizado pela TÜV Rheinland (n.º: 936/808017A 12.8.1997) de acordo com os requisitos mínimos notificados pela UE para sistemas de amostragem de longo prazo (notificação UE 97/26/D).
Assim sendo, AMESA®foi publicado no Diário Ministerial Conjunto Alemão (GMBl, 13 de Janeiro de 1998, página 10) emitido pelo Ministério Federal do Ambiente, Conservação e Segurança dos Reactores (BMU). - Em 2002, a AMESA® obteve a aprovação TÜV de acordo com os regulamentos TUVdotCom (TUVdotCom-ID: 0011005400, aprovação de tipo nº 936/805017B).
Para além do teste de desempenho, tal aprovação já incluía uma auditoria anual pela TUV semelhante à EN 15267 publicada posteriormente, que garante que os sistemas AMESA® reais produzidos estão em conformidade com os requisitos de teste durante o teste de desempenho . - Em Outubro de 2005, após 3 meses de testes de campo e de laboratório, a AMESA® recebeu a certificação MCERTS (nº Sira MC 050064/00), com base nos “MCERTS Performance Standards e Procedimentos de ensaio para amostradores isocinéticos automáticos versão 2”.
Todos os dispositivos de medição da AMESA®, necessários para garantir uma amostragem correta, (medição de volume, controlo isocinético, medição de temperatura e pressão etc.) foram testados intensamente durante os testes TÜV e MCERT, garantindo assim um cálculo perfeito da concentração média de dioxinas durante o período de amostragem.
Os ensaios mais relevantes são os relacionados com as características de adsorção do sistema (por exemplo, possível passagem de dioxinas através do cartucho, possíveis perdas de dioxinas na linha de amostragem e condensado, etc.), que são realizados exclusivamente nos mais rigorosos QAL1 e Teste de desempenho tipo TÜV.
Certificado QAL1:
